声呐探测反馈颜色呈现解析。

使用操作演示：船夫声呐探鱼器界面的设置。

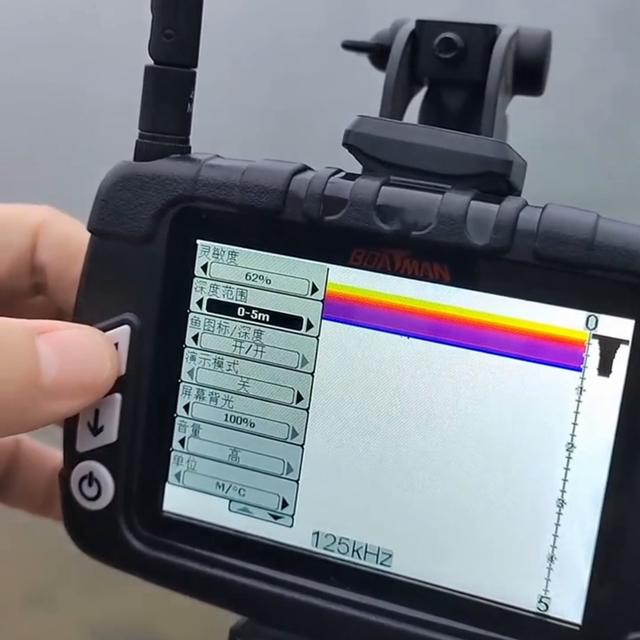

·我们长按确认键3秒，然后就可以进行相关参数的设置探测灵敏度，深度和鱼标模式都可以进行一个设置。这里箭头是往下，然后这个是往上。

·长按确认键可以退出这个界面的设置。声纳探鱼不建议在水浅的地方使用，看现在显示的深度是0.0m，非正常工作，陆地/岸边/水下斜坡/凹坑，鱼缸/水池等狭小水域环境，就是在非正常的工作状态。水深最低要求0.6米，避开声呐扫描盲区。那0.6米是可以显示地形，但是探鱼器就没办法用。

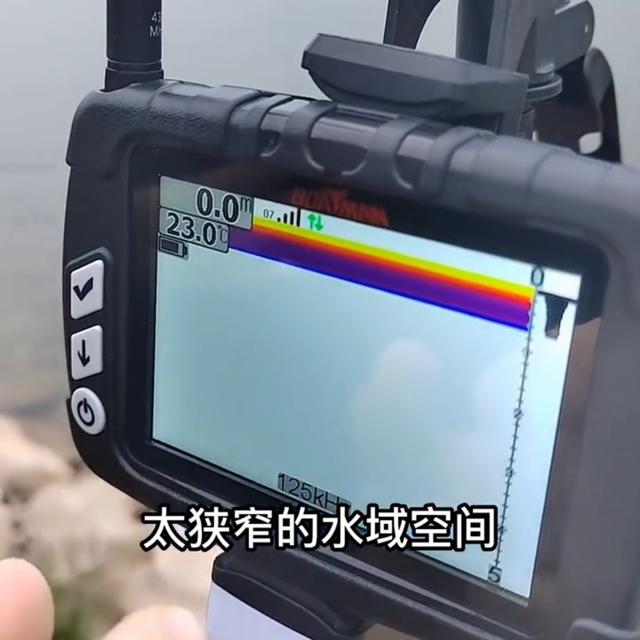

声呐探鱼演示：因为这个声呐探测角度只有90度，太狭窄的水域空间，就没办法探鱼。现在把船开出去，可以看到现在深度数值在调整，开始进入正常的工作状态，一旦深度大于0.6米，它就会显示正常深度出来。然后这边屏幕显示的扫描图像，开始在刷新中。

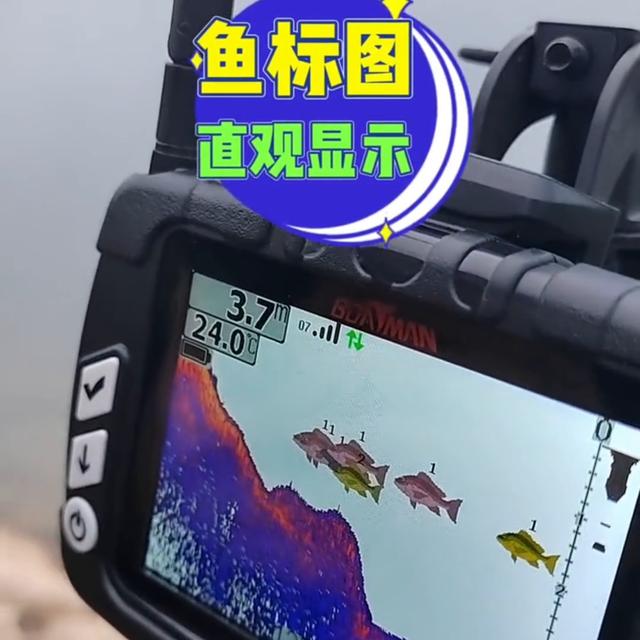

·我们把船开到水深一点的地方，那在这个超过3米的时候，我们建议可以用这个鱼标，鱼标模式显示就直观。如果说是2米到3米，我们建议用这个源信号回波模式。进入这个调试界面，可以把鱼标关掉，关掉鱼标图，进入鱼弓图模式。可以看到这里有很多鱼弓图，这就是鱼的运动轨迹。

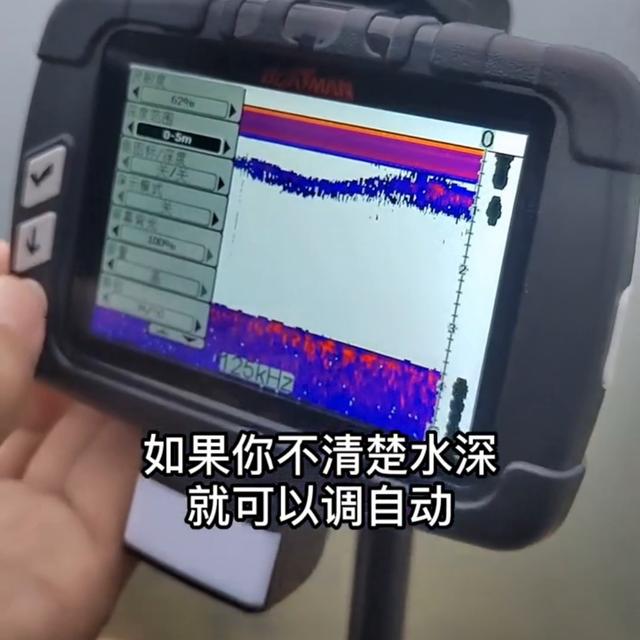

声呐扫描反馈的回波图。通过回波图可以更加精准判断水下鱼情。一开始我们不知道这个水的深度是多少，可以用这个自动深度范围。像我们这边是3米多深，我们就可以调到0-5米，如果你不清楚水深，就可以调自动。

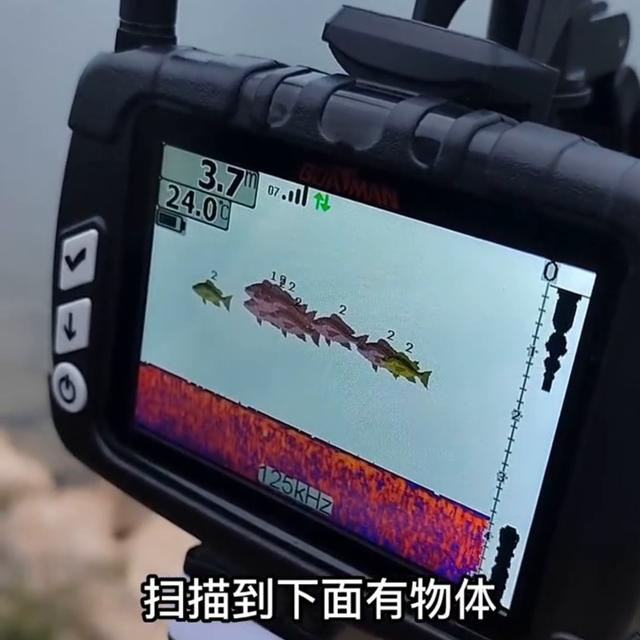

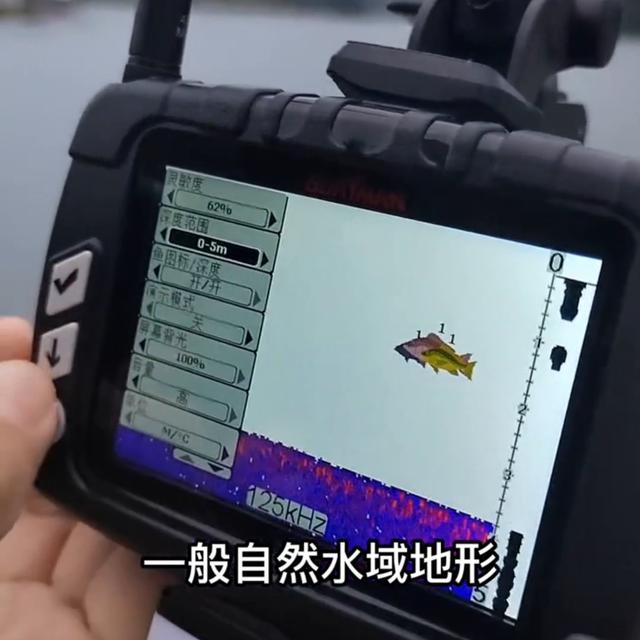

·接下来我们调试一下地形，目前显示的是属于白底的模式，那在白底模式下声呐探测反馈颜色呈现解析：最强的信号反馈是黄色。接下来是红色，我们把这几种信号都调出来，先把地形信号图调试出来，通过灵敏度去调整。一般自然水域地形，根据地质软硬程度反馈的信号是分层次的。像这个地形全部为红色，同时看到一堆鱼，是灵敏度太高了，把水中杂物误判为鱼，我们可以稍微调低一下，这边是RTS实时信号，你可以看到声纳信号它都实时在变化，扫描到下面有物体，就实时的在变化刷新。

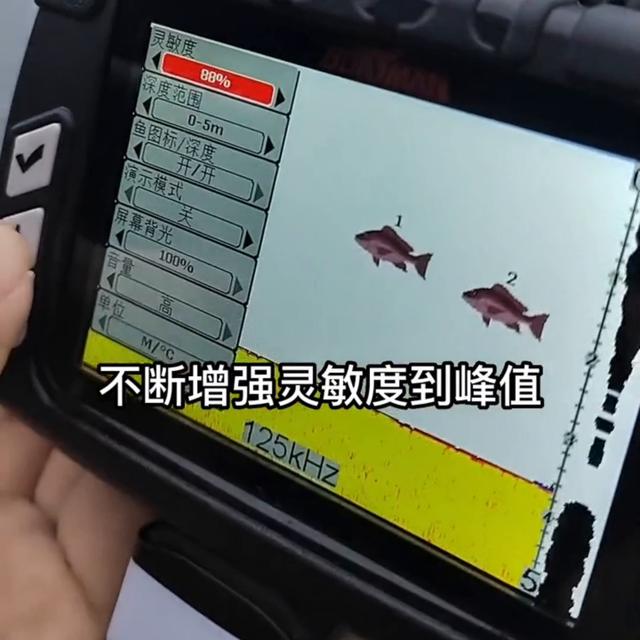

实时声呐会不断的往下去扫描，然后在这个屏幕上呈现出来。如果我们把这个扫描灵敏度调的越高，就代表着有越多的声波往下扫。那么可以试一下。如果我们不断调高灵敏度，让更多声波往下扫的话，不断增强灵敏度到峰值，到这个百分之百的时候，我们发现图像颜色只剩下黄色的了。

·设置超高灵敏度下面，我们是没有办法探鱼的，因为声波太杂了，过高灵敏度，所以我们需要把灵敏度往下调，把其中的杂波过滤掉，所以要根据环境情况去调，一般调出一个有层次的地形图就可以了。在这个源信号下，你可以看到这里是有很多杂波的，通过降低灵敏度，你可以把杂波去过滤掉，过滤掉杂波的同时也会过滤掉一些小鱼，上面显示的是一些杂质。你看现在低灵敏度下，地形只有一个天蓝色，天蓝色这种情况下，一般只能探测到大鱼，会把这个小鱼和中鱼，过低灵敏度，全部过滤掉。

所以一般情况下，把灵敏度调整到地形有三种颜色，灵敏度适中，可以基本分辨地形层次感，就可以作为标准参考啦。
